1.材料へのレーザー溶接技術機能の適用可能性
- 高エネルギー密度：レーザービームにはエネルギーが濃縮されており、深い融解溶接を達成でき、鉄銅ベースの材料の高融点差の問題（SINTD10）に適していますが、銅の蒸発と分離を制御する必要があります.
- 小さな熱影響を受けたゾーン：FC0208鋳鉄の炭素含有量に敏感な領域にほとんど影響を与えません。これは、熱亀裂のリスクを減らすことができますが、急速な冷却は硬化構造（マルテンサイトなど）につながる可能性があります.
- 非接触処理：多孔質材料（SINTD10など）が機械的ストレスを軽減するのに適していますが、溶融プールの安定性に対する多孔性の影響に注意を払う必要があります.
2. FC0208のレーザー溶接の実現可能性（灰色の鋳鉄）
課題：
- 高い炭素含有量：硬くて脆いマルテンサイトを形成しやすく、冷たい亀裂につながる.
- グラフィット要素：溶接熱サイクルは、グラファイト分布を破壊し、パフォーマンスに影響を与える可能性があります.
解決
- 予熱とゆっくりした冷却：溶接前に300〜400度まで予熱し、溶接後に熱保存測定（砂埋め込みなど）を使用します.
- フィラー材料の選択：ニッケルベースの溶接ワイヤ（ENI-CIなど）を使用して、炭素拡散を阻害し、亀裂を減らします.
- プロセスパラメーターの最適化：低出力と遅い速度を使用して熱入力を減らし、局所的な過熱を回避.
3. sintd10のレーザー溶接の実現可能性（鉄銅ベースの合金）
課題
融点の大きな違い
：鉄（1538度）と銅（1083度）は、核融合と銅の分離の傾向があります.
気孔率

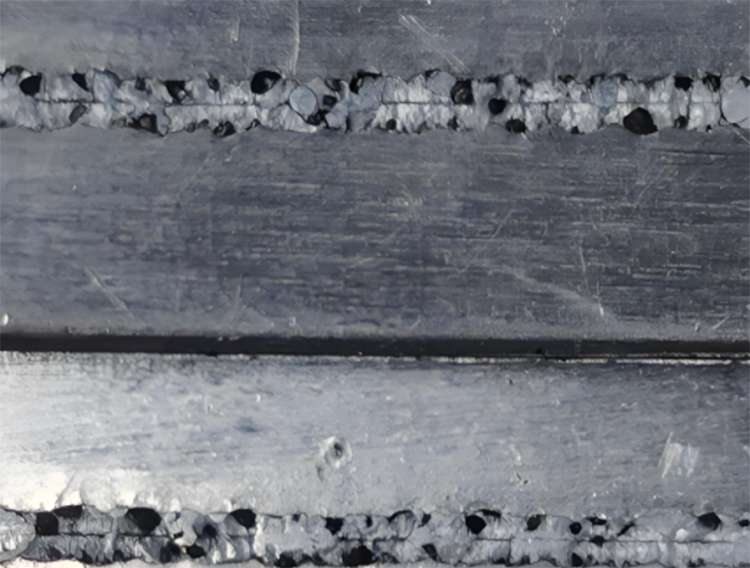

：粉末冶金の毛穴は、毛穴やスラグ包有物を引き起こす可能性があります.
解決：
- プロセスパラメーター最適化：
パルスレーザーモードを使用して、銅の蒸発を減らします。鉄銅溶融比のバランスを取るためにスポット位置を調整.
- 補助ガス保護:
アルゴンまたはヘリウムを使用してプラズマを吹き飛ばして毛穴を防ぐ.
- 前処理:
溶接前に高温アイソスタティックプレス（股関節）濃度処理を実行するか、高エネルギー密度レーザー（ファイバーレーザーなど）を選択して細孔を閉じます{.
4. FC0208およびSINTD10の異なる材料のレーザー溶接
課題：冶金の不一致：
脆性金属間化合物（Fe-Cuなど）は、鉄銅インターフェイスで簡単に形成されます.
熱膨張係数の違い：
溶接ストレス集中につながります.
解決：
- 中間層の遷移：ニッケルベースまたは銅ベースのフォイル（純粋なニッケルやブロンズなど）を追加して、界面反応を軽減する.
- 複合プロセス：レーザーとアークの複合溶接により、熱入力を減らし、溶融プールの流動性を改善する.
- 溶接後の治療：ストレスを排除し、関節の靭性を改善するためのアニーリング治療（500〜600度）.
5.注意事項
表面の洗浄：油、酸化物を完全に除去し、毛穴を避けます（抽象3を参照）.
機器の選択：高エネルギー密度と安定したビーム品質を備えたファイバーレーザーが推奨されます.
品質検査：超音波またはX線の欠陥検出は、内部欠陥を検出するために使用され、金属学的分析と組み合わせて構造の均一性を評価します.
結論
FC0208とSINTD10のレーザー溶接は実行可能ですが、プロセスは材料特性に従って最適化する必要があります。
FC0208：加熱入力を制御するには、予熱、遅い冷却、ニッケルベースのフィラー材料が必要です.が必要です
SINTD10SINT-D10は、ドイツの標準の粉末冶金材料です
：レーザーパラメーターを最適化し、濃度化前処理を行い、銅分離を阻害.
異なる溶接
：中間層の設計と複合プロセスに依存して、インターフェイスの冶金互換性を確保する{.
実験を通じてプロセスパラメーターを検証し、微細構造分析（SEM、edsなど）と組み合わせて溶接ジョイントの性能を評価することをお勧めします.
