導入
工業生産におけるアルミニウム合金のレーザー溶接の普及は、溶接強度の向上とエネルギー消費の削減を同時に実現するため、持続可能な開発と社会経済の進歩に多大な利益をもたらしています。これらの合金の将来性は有望であるにもかかわらず、レーザー溶接プロセス中のエネルギー消費量の削減に特に取り組んだ現在の研究は依然として限られています。この研究は、2A12 アルミニウム合金に微量のカーボン ナノチューブを組み込むことで、接合強度の向上とエネルギー消費の削減という 2 つの目的を達成しました。この研究では、「溶接効率」を定義し、アルミニウム合金のレーザー溶接のエネルギー消費モデルを確立し、カーボンナノチューブを添加したレーザー溶接プロセスと標準的なレーザー溶接プロセスとの比較分析を実施します。結果は、微量のカーボン ナノチューブの添加により、エネルギー消費量が 33% 以上削減され、接合強度が 101 MPa 増加することが実証されました。さらに、既存の文献で報告されているアルミニウム合金の他のレーザー溶接プロセスと比較して、この技術はエネルギー節約に大きな利点を示します。-これらの性能向上は、微量のカーボン ナノチューブがアルミニウム合金のレーザー吸収率を高め、接合部内に残ったナノチューブが強化媒体として機能するという事実によるものです。この研究は、アルミニウム合金の低炭素、高品質の溶接を実現するための新しい洞察と方法論を提供します。-

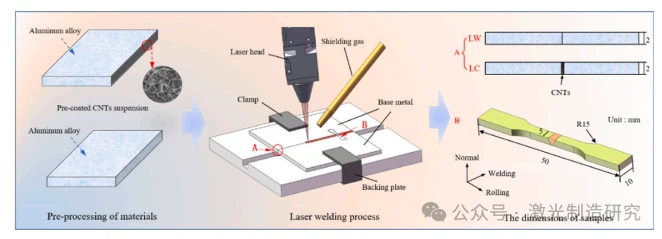

この研究では、微量のカーボンナノチューブの添加により、アルミニウム合金レーザー溶接のエネルギー効率が大幅に向上し、溶接エネルギー消費が削減されました。まず、確立されたエネルギー消費量と溶接効率のモデルに基づいて、標準的なレーザー溶接プロセスとカーボンナノチューブを組み込んだレーザー溶接プロセスの間で比較分析が行われました。次に、LC-3 プロセスは、関連文献で報告されているレーザー エネルギー消費データに対してベンチマークされました。同時に、-溶接品質の重要な指標である機械的特性-が各接合部の評価フレームワークに組み込まれました。最終的に、LC-3 プロセスの省エネ能力と溶接継手の性能向上との間の本質的な相関関係が解明されました。主要な調査結果は次のように要約されます。
微量のカーボンナノチューブ（LC-3）を配合したレーザー溶接では、標準的なレーザー溶接と比較して溶接効率が33％向上し、約33％の省エネを実現しました。さらに、LC-3 プロセスは材料消費量の削減という点で大きな利点を示しました。
既存のプロセスと比較して、LC-3 プロセスは 60 mm²/s・kW に達する最高の溶接効率を達成しました。同等の厚さのアルミニウム合金の場合、LC-3 プロセスはレーザー エネルギー消費量が最も低いことも実証されました。

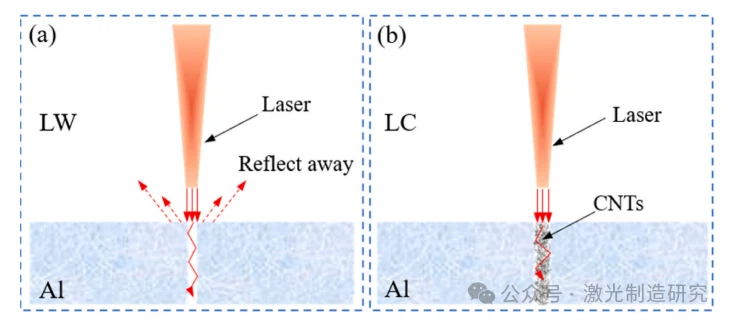

LC-3 プロセスの優れた省エネルギー性と高効率性は、主に微量カーボン ナノチューブの独特の光吸収特性に由来します。-これらのナノチューブは溶接シームを埋めることによって、アルミニウム合金のレーザーエネルギーの吸収率を大幅に高め、それによって溶接プロセスの初期段階でのレーザーエネルギーの損失を最小限に抑えました。
