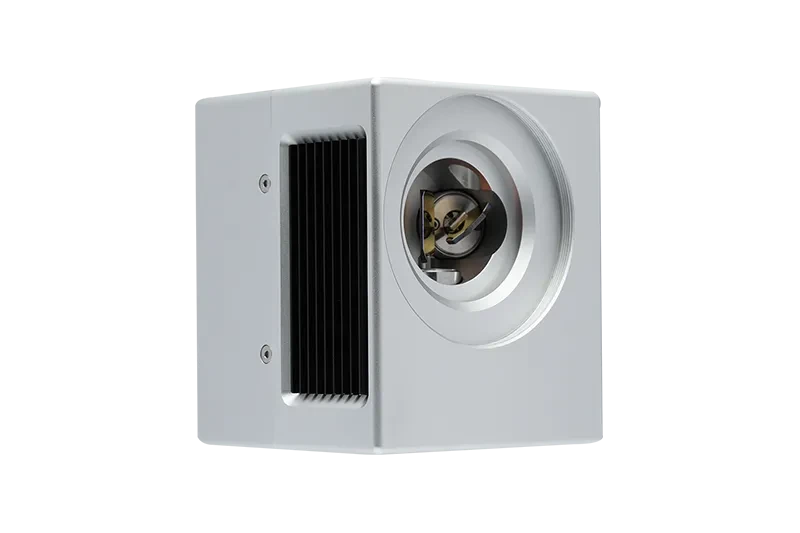

SG7210 レーザーマーキング用高速走査検流計-



■ 差動型光電センサーがモーターローターの位置を正確に検出し、優れた直線性、最小のドリフト、高い分解能と再現性を実現します。

■ 10 mm ミラーの精密負荷エンジニアリングと、高精度モーター アセンブリ、および低静摩擦と最小限のゼロ点オフセットを特徴とする-最適化された構造-との組み合わせにより、優れた動的パフォーマンスが保証されます。

■ ドライバには位置と速度のフィードフォワード機能が組み込まれており、システムの動的応答とスキャン速度が大幅に向上します。{0}}

■ 過負荷、過電流、逆極性に対する保護機能が組み込まれているため、信頼性の高いシステム動作が保証されます。{0}

■ このシステムは、最適化された電磁適合性 (EMC) 設計を特徴としており、高い信号対雑音比と強力な干渉耐性を実現します。--

■ 検流計モーターの熱ドリフト、信号干渉、ゼロ点ドリフトなどの一般的な問題が効果的に解決されました。{0}}





速度
マーキング速度(1)	8000mm/s
位置決め速度(1)	15000mm/s
書き込み速度(2)	559cps
ステップ応答時間 (全移動量の 1%)	260μs
ステップ応答時間 (フルストロークの 10%)	830us
トラッキングエラー	144us以下
精度と誤差
直線性	99.9%
繰り返し位置決め精度	＜8μRad
ゲインエラー	＜5mRad
ゼロオフセット（バッチ原点エラー）	＜5mRad
長期ドリフト（8 時間の連続動作）-	＜0.5mRad
比例ドリフト	＜40PPM/度
ゼロドリフト	＜15μRad/度
レンズ損傷の閾値
Si基板	10J/cm^2
レンズの反射波長 (3)	10600nm / 1064nm / 355nm
電力と信号
入力電圧	±15VDC
定格電流	2A
インターフェースプロトコル	XY2-100
走査角度	±11度
動作電流、温度、寸法
作業温度	0度～45度
店舗温度	-10度 --60度
レーザー入力開口部	10mm
検流計の寸法 (L × W × H)	114×96.5×93.7mm
検流計の重量	≈1.8kg
スピード
マーキング速度 (1)	8000mm/s
位置決め速度(1)	15000mm/s
位置決め速度(2)	559cps
ステップ応答時間 (全移動量の 1%)	260μs
ステップ応答時間 (全移動量の 10%)	830us
トラッキングエラー	144us以下
精度と誤差
直線性	99.9%
繰り返し位置決め精度	＜8μRad
ゲインエラー	＜5mRad
ゼロオフセット（バッチ原点エラー）	＜5mRad
長期ドリフト（8 時間の連続動作）-	＜0.5mRad
比例ドリフト	＜40PPM/程度
ゼロドリフト	＜15μRad/程度
レンズ損傷の閾値
Si基板	10J/cm^2
レンズの反射波長 (3)	10600nm / 1064nm / 355nm
電力と信号
入力電圧	±15VDC
定格電流	2A
インターフェースプロトコル	XY2-100
走査角度	±11度
動作電流、温度、寸法
動作温度	0度--45度
保管温度	-10程度--60程度
レーザー入力開口部	10mm
検流計の寸法 (L × W × H)	114×96.5×93.7mm
検流計の重量	≈1.8kg
