01 論文紹介:
オーステナイト系ステンレス鋼は、その優れた機械的特性と耐食性により、原子力、造船、圧力容器などの重要な分野で広く使用されています。これらの分野での厚板構造コンポーネントの製造では、高密度レーザー溶接--が、入熱の低減や溶接速度の向上など、従来のアーク溶接に比べて利点をもたらし、接合部の性能の向上に役立ちます。-ただし、従来のレーザー ワイヤ溶接を厚板の狭ギャップ溶接に適用すると、重大な課題に直面します。{6}一方で、深い溶け込みを達成するために、溶接プロセスでは通常「キーホール」モードが使用されますが、この深くて狭いキーホールは非常に不安定で、崩壊やガスの閉じ込めが起こりやすく、溶接部に多数の気孔欠陥が発生します。一方、より安定した「熱伝導」モードを使用すると気孔率を減らすことができますが、溶け込み深さが浅すぎるため、溶接効率が低くなり、厚板溶接を完了するにはより多くの溶接パスが必要になります。-これにより、累積入熱と残留応力が増加するだけでなく、集中したレーザーエネルギーにより溝の側壁の溶融が失われる可能性もあります。したがって、溶接の安定性を確保しながら気孔や溶融不足などの欠陥を効果的に回避する方法は、厚板レーザー溶接の分野で緊急に対処する必要がある技術的なボトルネックです。-上記の課題を解決するために、高度なエネルギー制御手法としてレーザー光発振技術が大きな可能性を秘めています。溶接経路に沿ってレーザービームを高周波で発振させることにより、レーザーエネルギーの分布を積極的に制御することができ、溶融池の流体力学挙動を改善することができ、溶接プロセスと溶接部の形成の安定性にプラスの影響を与えます。
02 全文要約:
この研究は、振動技術の重要な効果を直観的に示しています。振動周波数と振幅の導入により、従来の方法で一般的に見られる密な細孔が、完全に除去される点まで効果的に抑制されます。しかし、この研究の価値はこれをはるかに超えています。その本質は、高速写真などの高度な技術を通じて、基礎となる物理メカニズムを徹底的に解明することにあります。{{1}この研究では、振動技術が溶接プロセスを 2 つの方法で再構築することがわかりました。まず、もともと深くて激しく変動していた「鍵穴」を、より広く、より安定し、より長く持続する溶融チャネルに変換します。-これにより、発生源での気泡の形成が減少するだけでなく、さらに重要なことに、すでに形成された気泡に十分な上方への逃げ道が提供されます。第二に、高周波振動により、溶融池内に強力な渦撹拌効果が引き起こされます。この撹拌作用により、一方では熱が溝の側壁に均一に分散され、不完全な融合の問題が完全に解決されます。一方で、スターラーのように機能し、溶融池を積極的に撹拌し、凝固最前線からの気泡の分離を助け、気泡の排出を加速します。さらに、この強力な溶融池の流れは溶接シームの微細構造を最適化し、粗大な柱状粒子の成長を妨げて結晶粒の微細化を促進し、優れた機械的特性を達成するための基礎を築きます。最後に、厚さ 40 mm の欠陥のない溶接継手の準備に成功したことは、非破壊検査の結果によって証明されており、理論から実践に至るまでこの技術の完全な閉ループが強力に裏付けられ、厚板レーザー溶接の工学的応用に貴重な理論的指針とプロセス ソリューションを提供します。
03 画像とテキストの分析
図 1 は、この研究で使用した実験システムの構成を明確に示しています。これは、ナローギャップ レーザー発振ワイヤ-の溶接原理の概略図です。いくつかのコアコンポーネントが詳細に描かれています。高出力レーザーヘッドは垂直下向きに照射し、そのレーザービームは狭いギャップの溝を持つ厚板ワークピースに焦点を合わせます。-ワイヤ供給機構は、溶接ワイヤを側面と正面からレーザービームと溶融池の間の相互作用領域に正確に供給し、溶接に溶加材を供給します。同時に、保護ガスノズルが同軸または横方向に不活性ガスを吹き出し、高温での溶湯の酸化を防ぎます。拡大された概略円は、レーザースポットが溶接方向に沿って移動しながら、X-Y 平面内の事前に設定された軌道に沿って高周波周期運動も行うことを鮮明に示しています。
図2、

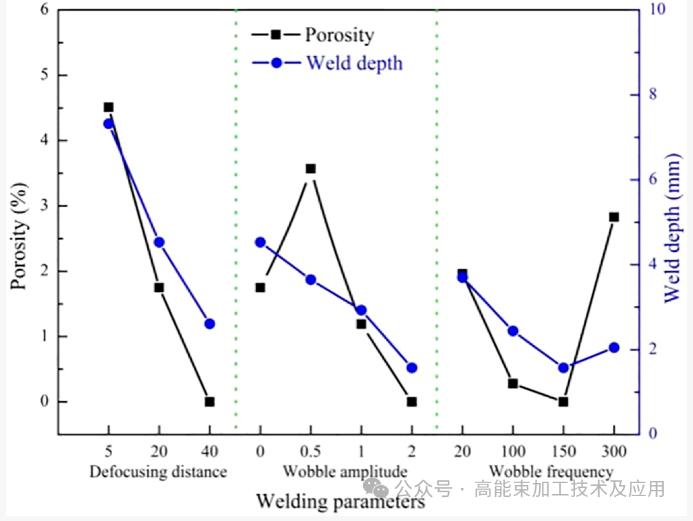

-非破壊 X- 線検査画像を通じて、多孔性欠陥の抑制におけるレーザー ビーム発振の決定的な役割が視覚的に明らかになります。この図は通常、複数の並べられた X 線画像で構成されており、異なる溶接条件下での溶接の内部品質を比較しています。-左側のベースライン サンプル (振動なし) は、多数の密な気孔で満たされた溶接シームを示しています。これらの黒い点は、従来の深溶け込み溶接モードでは、大量のガスが急速に凝固する金属に捕捉され、重大な欠陥につながることを示しています。ただし、右側の画像は、異なる発振パラメータを適用した後の結果を示しています。振動振幅が増加するにつれて、溶接シーム内の気孔の数が急激に減少し、その分布がまばらになることがはっきりと観察できます。振動パラメータが特定の値に最適化されると、溶接シームの気孔欠陥がほぼ完全に除去され、緻密できれいな溶接シームが得られます。結論としては、レーザー ビーム発振は、厚板のナローギャップ レーザー溶接における気孔欠陥を抑制する非常に効果的な手段であるということです。{10}{11}}これは、エネルギー分布を合理的に制御することで溶接プロセスの安定性を根本的に改善でき、高品質の溶接を実現するための重要なプロセス パスを提供できることを示しています。-

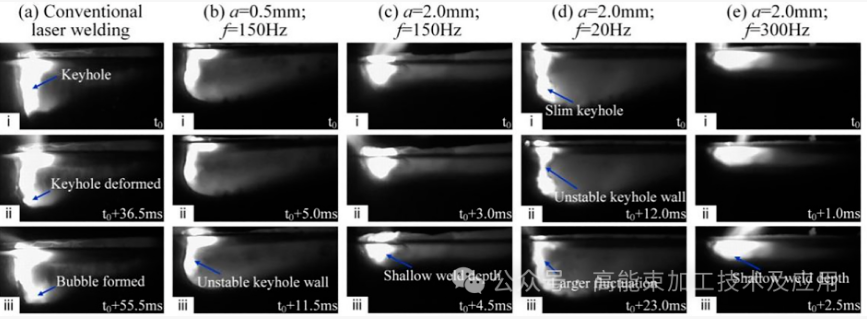

図 3 は、高速カメラ技術を利用して、溶接プロセス中の溶融池表面の「鍵穴」の動的挙動をキャプチャして比較しています。-この図には通常、2 セットの連続した画像またはビデオ フレームが含まれています。非振動条件下では、画像は鍵穴の開口部が非常に狭く、その形態が非常に不安定で、激しい変動、頻繁な収縮、崩壊を示していることを示しています。この不安定な挙動は、溶融金属の乱流、シールドガスの同伴、気泡の形成の直接の原因となります。対照的に、最適化された振動パラメータを適用した後は、キーホールの形態が根本的に変化します。開口部は大幅に広く、丸くなり、溶接プロセス全体を通じて比較的安定した形状を維持し、寿命が大幅に延長されます。
図 4 は、最適化されたレーザー発振溶接プロセスを使用して、厚さ 40 mm のステンレス鋼板を突合せ溶接した最終結果を示しています。この画像は、研磨およびエッチングされた溶接シームの巨視的断面金属組織写真であり、接合部全体が下から上まで完全に表示されています。-この画像は、数十層の溶接ビードで形成された溶接シームが、溶融の欠如、スラグの混入、亀裂などの目に見える欠陥もなく、両側の母材ベベルとの完璧な冶金的接合を達成していることを示しています。各溶接ビード層は均一かつ緻密で、層間の移行はスムーズです。さらに重要なのは、X 線検査結果と組み合わせると、溶接シームの厚さ全体にわたって気孔などの体積欠陥がないことが証明されます。これにより、レーザー ビーム発振技術がシングルパス溶接で優れた性能を発揮するだけでなく、非常に要求の厳しい厚板の多層マルチパス溶接にも適用できることが実証されました。-これは、この技術が安定したプロセスウィンドウと優れた再現性を備え、主要な工学応用問題を解決する大きな可能性を備えていることを示しており、実験室での研究結果を信頼性の高い高品質の厚板溶接ソリューションに変換することに成功したことを示しています。-
04 結論:
この論文では、厚さ 40 mm の 316L ステンレス鋼のナローギャップ ワイヤ給電溶接における主要な欠陥（気孔率と融解の欠如）に対処する際のレーザー ビーム発振技術の重要な有効性を系統的に詳しく説明し、検証しています。{0}{1}従来の深溶け込み溶接の課題は、エネルギーの集中によるキーホールの不安定性と溶融の欠如による重大な気孔率に悩まされるという課題に直面しており、この研究では、レーザー ビームの高周波円振動を導入することで溶接シーム内の気孔欠陥を完全に排除し、溶接品質を大幅に向上できることを実証しています。-その核心的な価値は、その詳細なメカニズム分析にあります。-高速写真を使用したこの研究では、発振技術によって溶接モードが、深くて崩れやすい不安定な鍵穴から、広くて浅くて安定した、より長く持続する開いた溶融池に変換されることが明らかになりました。-この安定した溶融チャネルはガスの閉じ込めを根本的に軽減し、偶発的に形成された気泡に対して十分な逃げ道と時間を提供するため、溶融池を効果的に浄化します。同時に、高周波振動により溶融池内に強力な渦撹拌効果が引き起こされます。この活発な溶融金属の流れは、熱を溝の側壁により均一に分散させて溶融不足のリスクに対処するだけでなく、撹拌による残留気泡の上方への移動を促進します。さらに、この強力な流れ場は、凝固中の粗大な柱状粒子の連続的な成長を妨げ、溶接中心領域での等軸粒子の形成を促進し、結晶粒の微細化を達成し、継手の機械的特性を向上させる基礎を築きます。
